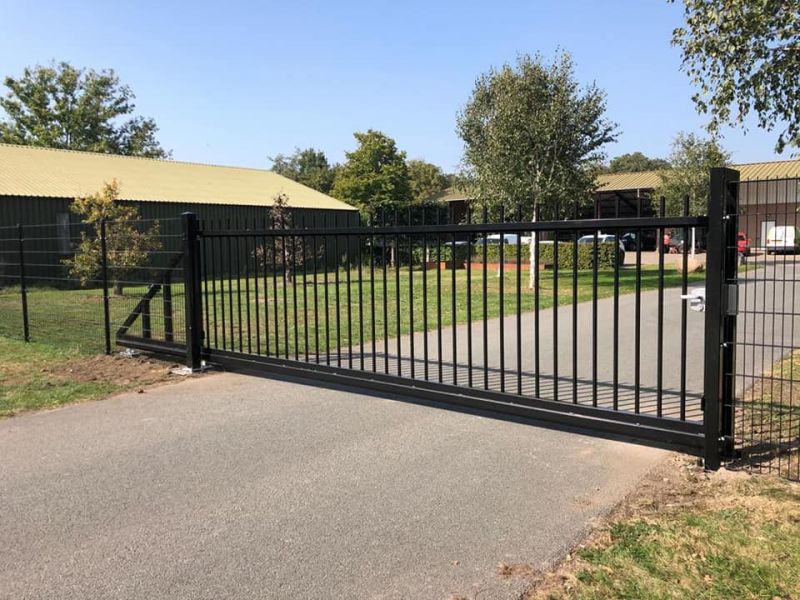

Schuifpoort met ronde spijlen – Handbediend
De onderbalk is vervaardigd uit een stalen buisprofiel van 200/100/4 mm. De bovenligger bestaat uit stalen buis 60/60/2 mm en is voorzien van een kunststof geleidingselement.
De ronde spijlen zijn geplaatst met een onderlinge tussenafstand van 15 cm, hart op hart. De spijldiameter is afgestemd op de poorthoogte: Ø 22 mm tot en met 1,80 m, Ø 25 mm voor 2,00 m en 2,25 m, en Ø 30 mm voor 2,50 m hoogte. De afstand tussen staander en spijl bedraagt 137 mm. Vanaf een hoogte van 1,80 m is de poort standaard voorzien van een puntenkam.
De poort wordt geleverd met een vlinderslot met roestvrij stalen cilinderslot, inclusief drie sleutels. In de onderbalk zijn twee loopwielen van Ø 180 mm ingebouwd. De loopweg bestaat uit een hoogwaardig stalen railprofiel type S met een gewicht van 7 kg/m, geschikt om in te gieten in de betonfundering. De grondspeling bedraagt circa 6 cm.
De slag- en geleidingsportiek is vervaardigd uit stalen buisprofielen 80/80 mm met een aangelaste voetplaat voor bevestiging op de betonfundering. De geleidingsportiek is voorzien van twee geleidingswielen.
Oppervlaktebehandeling
De poort is verzinkt conform ISO 4998 en afgewerkt met een polyester poedercoating. Het coatingproces omvat de volgende stappen: beitsen, chromateren, spoelen, drogen en thermisch lakken met polyesterpoeder. De dikte van de zinklaag bedraagt 275 g/m², de laklaag heeft een minimale dikte van 80 micron. De poort is leverbaar in diverse standaardkleuren.
Aandachtspunten
Bij grote poorten (vanaf 10 m) of bij extra belastingseisen door winddruk wordt aanbevolen een tweede geleidingsportiek te plaatsen op circa 1,20 m van de eerste. De nuttige doorgang wordt hierdoor met 1,20 m verkleind. Langere afmetingen zijn beschikbaar op aanvraag.
Optie: Elektrische aandrijving
De schuifpoort kan ook worden uitgevoerd met een elektrische aandrijving. Ten opzichte van de handbediende variant zijn de volgende wijzigingen van toepassing:
De onderbalk wordt verlengd om plaats te bieden aan de aandrijfmotor. Het vlinderslot met cilinderslot vervalt en wordt vervangen door een geïntegreerd vergrendelingssysteem binnen de automatisatie. De poort wordt uitgerust met een vierkant stalen buisprofiel als kader (100/60 mm), voorzien van een kunststof geleidingselement. De spijlen zijn uitgevoerd in vierkant profiel 25/25/1,5 mm, overhoeks geplaatst en dwars door de bovenligger gevoerd. Bovenaan zijn de spijlen afgepunt en overstijgen zij de bovenligger met 175 mm.
Automatisatie en bijhorende toebehoren zijn beschikbaar op aanvraag.
